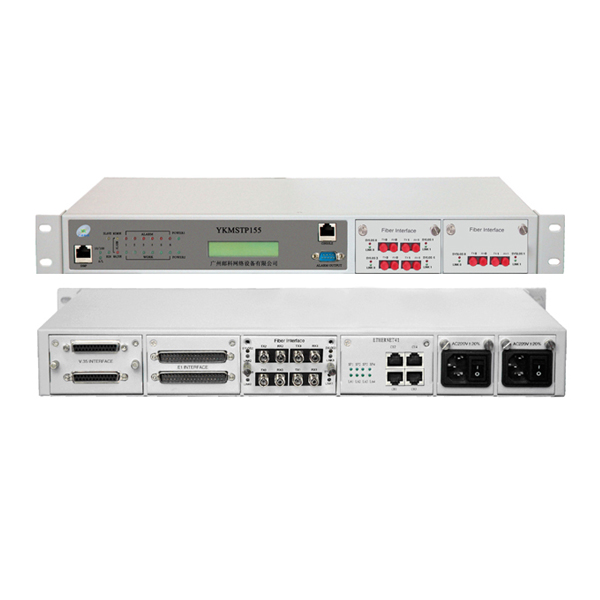

YKMSTP155是我公司推出的SDH多业务光端机，采用新工艺高集成器件、单板结构设计，价格接近PDH，同时实现了传输网的全光连接，大大减少了2M电缆和DDF架等工程材料，减少了机房的占用空间。该设备为插卡式结构，标准19英寸机框，1.5U高度，双电源备份，支持交、直流混插。
◆基于SDH技术的多业务接入平台，155Mbit/s速率等级；
◆支持504×504路VC12无阻塞交叉，支持任意上下业务，具有单向、双向、广播能力；
◆最大提供8路全时隙STM-1光线路接口；
◆最大提供20路支路STM-1光分支接口；
◆提供E1、10/100Base-Tx、10/100Base-Fx、V.35、V24等业务接口；

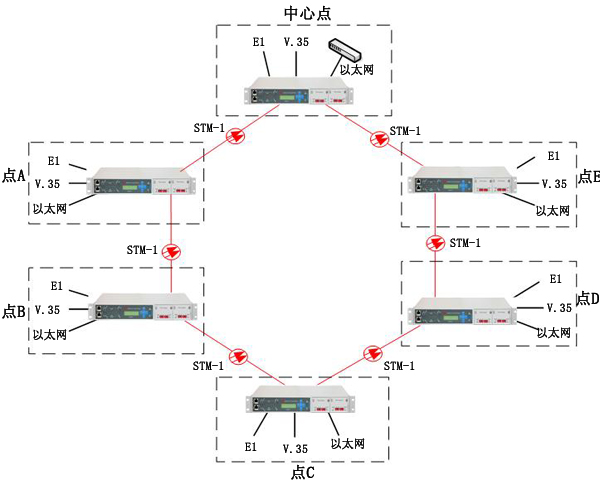

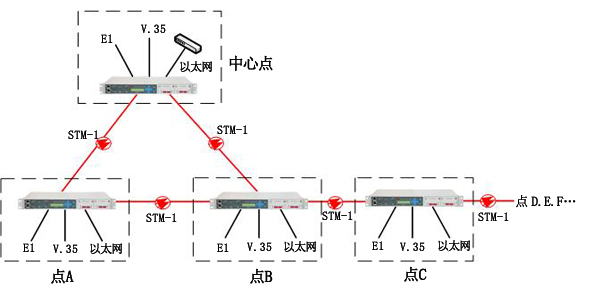

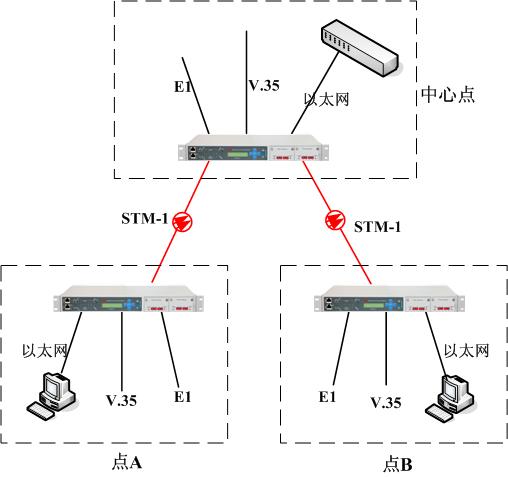

◆支持点对点、链、树、星、环等组网方式；
◆以太业务支持GFP、VCAT、LCAS，传输最大带宽100M；
◆提供D1~D12任选DCC通道，支持DCC透传；
◆支持通过任意VC12提供网管通道；
◆支持3种管理方式：SNMP、CONSOLE和PANEL监控；
◆管理功能包括ITU-T建议的配置、告警、性能、维护、安全等功能；
◆提供设备软件远端下载，具备软件动态升级能力，易于维护；
◆支持全网拓扑自动发现、网管路由动态维护。
| 订购指南 |
|
设备名称
|
业务
|
说明
|
|
YKMSTP155
|
机框
|
包括主机框、背板及双电源
|
|
YK-STM1-1
|
光口卡
|
上联光线路卡，提供1个上联STM-1光接口
|
|
YK-STM1-2>
|
光口卡
|
上联光线路卡，提供2个上联STM-1光接口
|
|
YK-DOPT
|
光口卡
|
2光口支路卡（S1.1,SC）
|
|
YK-QOPT
|
光口卡
|
4光口支路卡（S1.1,SC）
|
|
YK-8E1
|
8*E1接口卡
|
8×E1电接口卡（75ohm或120ohm可选）
|
|
YK-16E1
|
16*E1接口卡
|
16×E1电接口卡（75ohm或120ohm可选）
|
|
YK-DV35
|
2*V.35接口卡
|
2×V.35电接口卡，支持成帧E1（FE1）
|
|
YK-QV35
|
4*V.35接口卡
|
4×V.35电接口卡，支持成帧E1（FE1）
|
|
YK-FE-22
|
2*以太网卡
|
2×10/100BASE-Tx电接口卡，（2×LAN/2×WAN映射到
|
|
VC-12/VC4，GFP/LCAS/VCAT标准)
|
|
YK-FE-42
|
4*以太网卡
|
4×10/100BASE-Tx电接口卡，（4×LAN/2×WAN映射到
|
| VC-12/VC4，GFP/LCAS/VCAT标准，支持QinQ功能） |
|
YK-FE-44
|
4*以太网卡
|
4×10/100BASE-Tx电接口卡，（4×LAN/4×WAN映射到
|
| VC-12/VC4，GFP/LCAS/VCAT标准） |
|
【光接口】
◆比特率：155.52Mbps±20ppm
◆码型：NRZ+扰码
◆发送光功率：-3dBm～-8dBm；
◆接收灵敏度：-33dBm～- 40dBm；
◆光纤接口：双SC型/双FC型/单SC型可选；
◆适用光纤：单模，多模。
【E1接口】
◆标称速率：2048Kbps，容差±50ppm；
◆接口码型：HDB3；
◆接口阻抗：75欧姆（非平衡）或120欧姆（平衡）；
◆数字接口电气特性：符合ITU-T G.703建议；
◆抖动转移特性：符合ITU-T G.823建议；
◆输入抖动容限：符合ITU-T G.823建议；
◆输出抖动：符合ITU-T G.823建议；
◆电平：±2.37V±10%或±3.00V±10%；
◆接口连接器为： BNC同轴。
【以太网接口】
◆接口：10/100Base-Tx；
◆接口规程：符合IEEE-802.3u标准；
◆接口速率：以0.5M为单位可调，最大100M；
◆接口连接器：RJ45。
【V.35接口】
◆符合ITU-T建议V.35；同步
◆速率：n*64kb/s
【RS232接口】
◆接口类型：V.24异步
◆速率：0–19.2Kbps
【管理接口及扩展串口】
◆接口方式: RS-232；
◆接口电平：RS-232电平；
◆接口连接器：RJ-45；
◆管理口波特率：57600bit/s；
◆扩展串口最大波特率：19200bit/s。
【供电条件】
◆直流供电电压：-48VDC，容差范围 -36V~-72V，
◆供电电源纹波：≤240mVp-p
◆交流供电电压：220VAC±20%，50HZ
◆功耗：≤ 10W
【工作环境】
◆环境温度：0℃~45℃；
◆相对湿度：≤90%（35℃时）；
◆大气压力：86~106Kpa。
