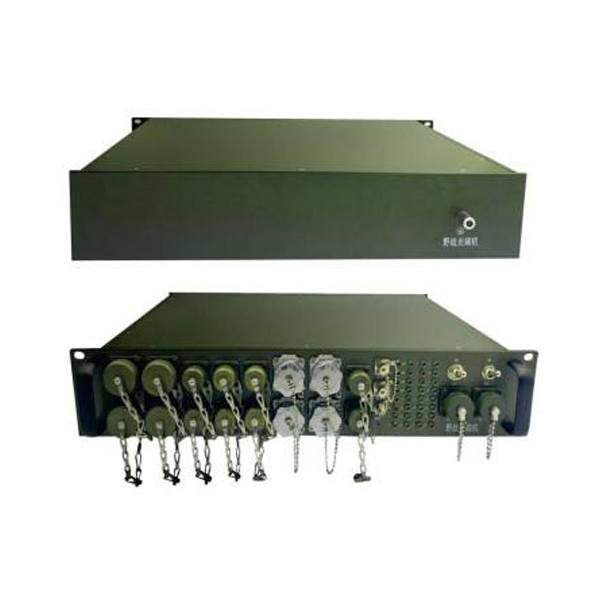

军用野外光端机

　　军用野外光端机是针对部队需求推出的新一代基于PDH/MSTP和PCM技术的产品,可满足用户对带宽、窄带多种业务光纤传输和接入的需求。野战光端机提供可靠的通信保护,提供1+1保护两个光接口,可根据实际需求可配置多种业务模块。
军用野外光端机均采用高品质元器件,以及全面的电磁兼容和接口保护设计,整机设备功耗低,采用美军标航空插头作为接口连接器,防水密封性能好,抗震性好,适合在野外各种湿度环境、电磁环境和机动条件等严酷环境下工作,符合SJ20560军用标准。

 功能特性：
◆强大的网管功能，可在线实时监控
◆抗震、抗干扰性能好
◆交流220V/直流24V输入，工业级摇臂开关
◆提供丰富的用户接口，可配置多种语言、数据业务模块
◆具有完备的告警功能，拥有面板指示灯告警及声音告警及告警音屏蔽功能
◆可点对点使用，也可与集中插卡型设备配合使用，组成点对多点星型网络
◆采用模块化设计，提供多种语言和数据业务，配置灵活，具有很强的升级型
◆系统集成度高，可靠性高，功耗低，适合野外恶劣环境，密封性能好，防水防震，适合军队野外作战使用，状态（选配）
◆拥有完善的功能控制开关和告警指示功能

产品配置：

【光学指标】
传输波长： 单模 1310nm/1550nm 多模 850nm/1310nm/1550nm
发射功率： +2dBm～-3dBm,0dBm～-5dBm,-8dBm～-A715dBm
接收灵敏度：优于-23dBm/-27dBm(APD
【视频特性】
视频方向：单向/双向
视频带宽：8~10M
采样频率：16MHz采样编码：8～10bit
视频制式：PAL/NTSC/SECAM
输入/输出阻抗：75欧姆
输入/输出信号电压：1Vp-p
输入过载电压：1.5Vp-p
插入增益：1±5%
微分增益：2.50%
微分相位：2.5°
信 噪 比：>66dB(加权)
【音频特性】
音频方向：单向/双向
采样频率：48kHZ
采样编码：24bit
输入/输出阻抗：600Ω平衡或非平衡
最大输入/输出电压：3.5Vp-p
插入增益：±1dB
频率响应：0.07~14kHZ 3dB信 噪 比：>90dB
【数据特性】
数据类型：RS-232/422/485(2线或4线) 可选
波 特 率：RS-232 DC~115kbps
RS-422 DC~115kbps
RS-485 DC 115kbps
误 码 率：优于10-9
【以太网特性】
以太网接口：符合IEEE 802.3/802.3u协议
网络速率：100Mbit/s
接口速率：10/100M自适应
以太网接口方式：RJ45
【E1特性】
连 接 器：BNC
接口速率：2048Kb/s±50ppm
线路码型：HDB3
接口阻抗：75Ω(非平衡)
【FXO、FXS接口特性】
阻 抗：三元复式阻抗200Ω+560Ω//0.1μF
音频范围：300Hz―3400Hz
压 缩 率：ITU G.711中A律
环路电流：25mA/路
【工作条件】
输入电压：110~265 VAC 50/60 Hz
平均无故障工作时间(MTBF) ：大于10万小时
工作温度：-40~+75℃
工作湿度：0~95%无冷凝
储藏温度：-40℃~+75℃
