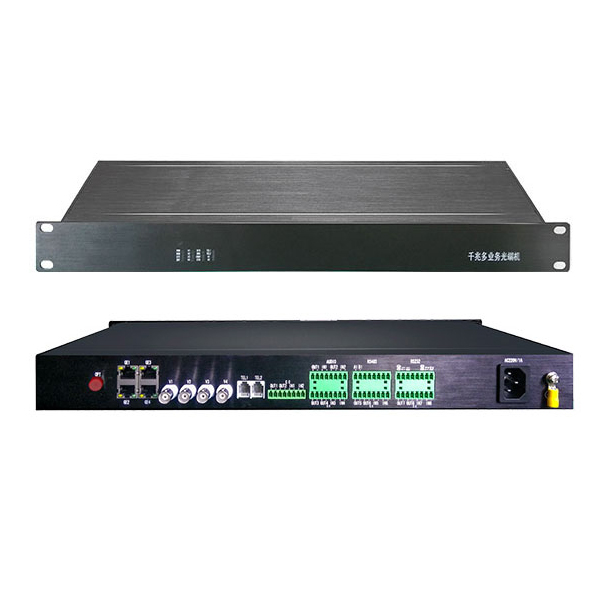

武警多业务光端机

　　武警多业务光端机是专门为武警队伍、监狱、哨所等安全重点单位研制开发的智能化哨位执勤系统的光通信传输设备。光纤业务提供高达3.125G速率,通过时分复分接技术传输多路千兆以太网数据，高清视频,立体声音频,电话等复合业务,解决了光纤一体化传输通道,方便维护和高可靠性的通信保障,为武警执勤检查与网络监控的现代化系统提供了信息化,智能化。

功能特性：
◆所有端口具备浪涌和三级防雷保护
◆模块化的设计，易扩容，维护方便
◆提供4路100M/1000M全交换以太网/2路千兆物理隔离通道，支持无阻塞。线速转发，兼容
◆支持千兆光纤传输，大容量，易升级
◆电路集成度高。设备工作稳定，故障率低、功耗低
◆完善的网管功能,实时检测设备运行中的各种状态(选配)
◆拥有完善的功能控制开关和告警指示功能
◆19英寸1U铝型材机箱
产品配置：

【光学指标】
传输波长： 单模 1310nm/1550nm 多模 850nm
发射功率： +2dBm～-3dBm,0dBm～-5dBm,-8dBm～-A715dBm
接收灵敏度：优于-23dBm/-27dBm(APD)
【视频特性】
视频方向：单向/双向
视频带宽：8~10M
采样频率：16MHz采样编码：8～10bit
视频制式：PAL/NTSC/SECAM
输入/输出阻抗：75欧姆
输入/输出信号电压：1Vp-p
输入过载电压：1.5Vp-p
插入增益：1±5%
微分增益：2.50%
微分相位：2.5°
信 噪 比：>66dB(加权)
【音频特性】
音频方向：单向/双向
采样频率：48kHZ
采样编码：24bit
输入/输出阻抗：600Ω平衡或非平衡
最大输入/输出电压：3.5Vp-p
插入增益：±1dB
频率响应：0.07~14kHZ 3dB
信 噪 比：>90dB
【数据特性】
数据类型：RS-232/422/485(2线或4线) 可选
波 特 率：RS-232 DC~115kbps
RS-422 DC~115kbps
RS-485 DC 115kbps
误 码 率：优于10-9
【以太网特性】
以太网接口：符合IEEE 802.3/802.3u/802.3z协议
网络速率：1000Mbit/s
接口速率：10/100/1000M自适应
以太网接口方式：RJ45
【开关量】
接口信号：任意有源或无源报警、开关量
信号输入/输出：支持TTL、RS-232/422/485或无源开关、按钮信号输出
开关量接口：工业级接线端子（凤凰端子）
【FXO、FXS接口特性】
阻 抗：三元复式阻抗200Ω+560Ω//0.1μF
音频范围：300Hz―3400Hz
压 缩 率：ITU G.711中A律
环路电流：25mA/路
【工作条件】
输入电压：110~265 VAC 50/60 Hz
平均无故障工作时间(MTBF) ：大于10万小时
工作温度：-40~+75℃
工作湿度：0~95%无冷凝
储藏温度：-40℃~+75℃
