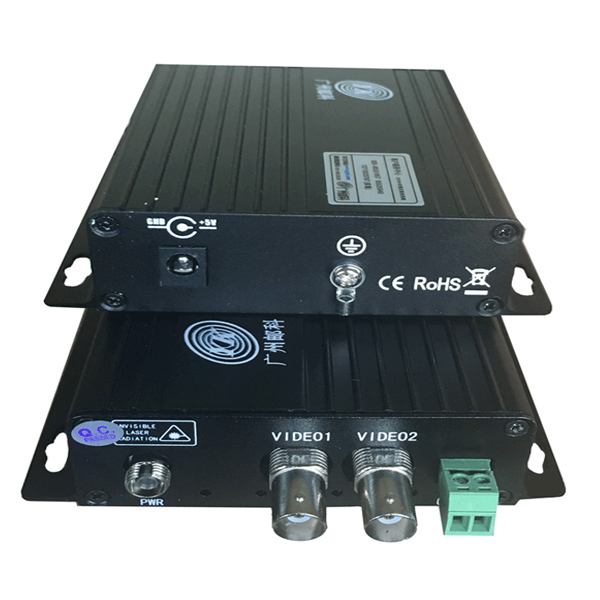

2路视频+1路反向数据

YKS2V1RD1S

点击图片查看大图片

产品介绍

　　YKS2V1RD系列 2路视频+1路反向数据数字复用光端机采用先进的数字视频及光纤传输技术，将2路视频+1路反向数据信号在单芯光纤上实时同步、无失真、高质量地传输。

产品描述

技术参数

应用方案

　　YKS2V1RD系列 2路视频+1路反向数据数字复用光端机采用先进的数字视频及光纤传输技术，将2路视频+1路反向数据信号在单芯光纤上实时同步、无失真、高质量地传输。 2路视频+1路反向数据光端机采用全数字视频无压缩传输技术，高质量的视频效果可满足用户的需求, 即插即用的设计使得安装简便易行, 无需进行现场调节, 其光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。该光端机带有视频状态指示,可监控系统的正常运行。

　　该光端机采用结构模块化设计，用户可根据现场具体情况灵活选择或定制配置，上述光端机可采用独立式或机架式的安装方式。

>>>>订购指南

2路视频+1路反向数据数字光端机		光波长 (nm)	最大传输距离 (km)
光发射机	光接收机	光波长 (nm)	最大传输距离 (km)
YKS2V1RD1M-T	YKS2V1RD1M-R	850	1
YKS2V1RD1S-T	YKS2V1RD1S-R	1310	20
YKS2V1RD1S-T	YKS2V1RD1S-R	1550	60

◆ 外形尺寸：120mm*105mm*28mm

1、光通道技术指标：

传输波长	1310nm／1490nm/1550nm
传输距离	多模0-2km，单模：0-80km（根据客户需求选择，默认20km）
发射光功率	-15～-10dBm /-10～-5dBm/-5～+3dBm (单模)；-19～-14dBm（多模）
接收灵敏度	-34～-38dBm
光学动态范围	20～40d
允许最大链损	18～38dB
光纤接口	FC/SC/ST （根据客户需求选择，默认FC）

2、视频通道技术指标：

视频格式	PAL/NTSC/SECAM自动兼容
视频带宽	10MHz
视频采样	20MHz高速采样
微分增益	DG <1%( 典型值)
微分相位	DP <0.7°( 典型值)
视频信噪比	S/N ≥ 67dB （加权）
视频接口	BNC

3、数据通道技术指标：

数据接口信号	RS-232/422/485（根据客户需求选择，常规是RS485数据）
码速率	0～384Kbps
误码率	≤ 10-9
数据接口	工业级接线端子（凤凰端子）

4、音频通道技术指标：

音频接口信号	非平衡音频/平衡音频（根据客户需求选择，常规是非平衡音频）
音频输入/输出阻抗	600Ohm(非平衡)
最大输入/输出电压	2.0Vp-p
频响	10~20kHz
总谐波失真	<0.05%
信噪比	>95dB(加权)
音频接口	工业级接线端子（凤凰端子）

5、开关量通道技术指标：

开关量接口信号	任意有源或无源报警、开关量
信号输入/输出	支持TTL、RS-232/422/485或无源开关、按钮信号输出
开关量接口	工业级接线端子（凤凰端子）

6、以太网通道技术指标：

网络接口信号	百兆/千兆自适应以太网（客户根据需求选择，默认百兆）
工作模式	全双工模式/半双工模式
协议标准	IEEE802.3、IEEE802.3u 、IEEE802.3ab
网络接口	RJ-45

7、电话通道技术指标：

电话接口信号	点对点热线、程控交换机/分机模式
语音带宽	8KHz
失真	<1%
信噪比	>95dB
电话接口	RJ-11

8、供电条件：

输入电压	220VAC 50HZ/60HZ
输出电压	5V/12VDC（根据客户需求选择，默认5V）
功耗	≤ 3W

9、工作环境 ：

环境温度	-40 ℃～+75 ℃
贮存温度	-20 ℃～+70 ℃
相对湿度	≤95% (无冷凝结)
