EDFA业务卡-光端机生产厂家-广州邮科网络设备有限公司

EDFA（Erbium Doped Fiber Amplifier）光放大板主要功能是对传输链路中的信号光进行功率补偿，可同时放大 C 波段最多 48 个通道（通道间隔为 100GHz）或 96 个通道（通道间隔为 50GHz）的光信号，具有增益平坦、增益可调、噪声指数小等特点，是 DWDM 系统及未来高速系统、全光网络远距离传输不可缺少的重要部分。

参数		最小值	典型值	最大值		单位
工作波长		1528		1565		nm
输入光功率	OBA	-14		+8		dB
	OPA/LA	-28		-5
输出光功率				23		dB
增益				33		dB
噪声指数			5.0			dB
增益平坦度			1.0			dB
偏振相关损耗				0.3		dB
偏振相关增益				0.4		dB
回波损耗		45				dB
环境要求	工作温度	-10℃~70℃
	相对湿度	5%~95%
	储存温度	-40℃~85℃
功耗		<30			W
规格尺寸		195（W)×252（D）×20.5（H)mm			mm

功能亮点

　　·低噪声系数：典型值5dB

　　·高增益平坦度：DWDM 48波增益平坦度<1dB

　　·多种工作模式：支持AGC增益可调、APC输出可调，ACC电压可调

　　·ASE自动修正功能：自动优化ASE噪声，保证噪声指数在最小值

　　·瞬态响应控制：高性能瞬态响应控制，保证功率、增益稳定，不影响现有信号

　　·个性化定制：

　　•支持多种饱和输出功率13~24dBm个性化定制

　　•支持多种增益规格8~35dB个性化定制

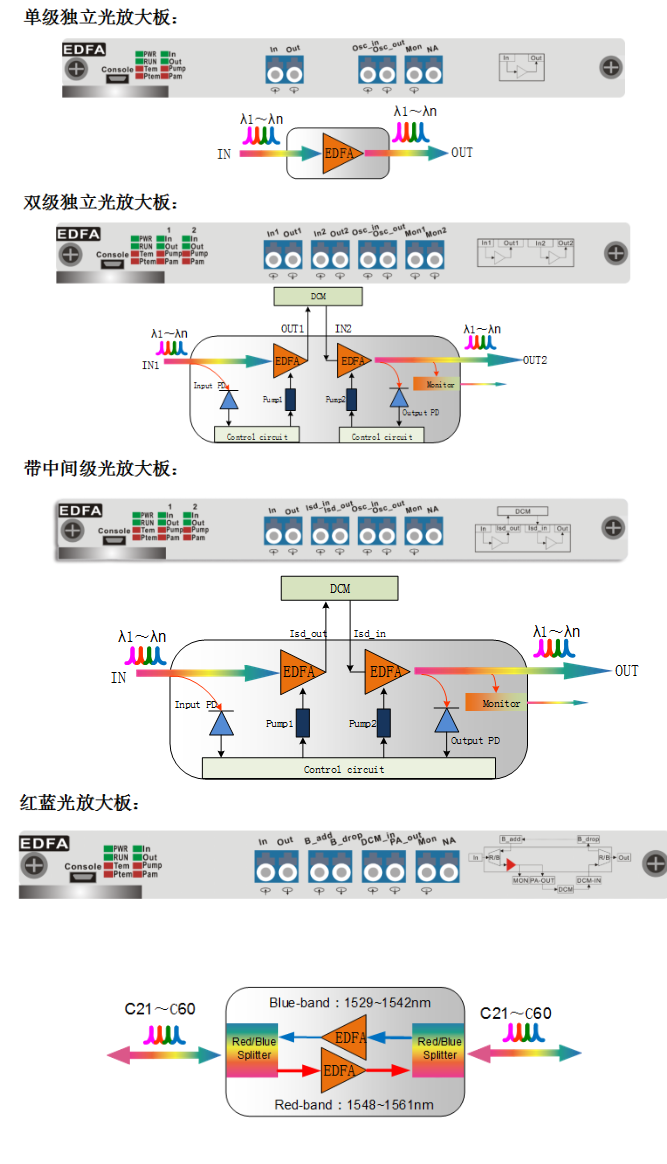

　　•支持OBA、OLA、OPA个性化定制

　　•支持红蓝光单纤双向EDFA（用于单纤传输系统）

　　•中间可插入DCM，可以抵消DCM引入的插损

　　•支持OADM插入，可以抵消OADM引入的插损

　　•提高信号接收光功率

　　•提高系统信噪比
