OLP 光保护板主要功能是协助波分系统完成光线路 1+1 保护、光波长 1+1 保护等光层保护解决方案，它可实时监测主、备路由光路信号状态，一旦发生光信号中断或性能劣化，可自动在主、备路由上作安全倒换，保证系统光信号的迅速恢复；OLP 技术是在光层完成路由切换操作，光层保护有着上层业务保护不可比拟的优点，是对用户提供无阻断通信的最佳解决方案。

性能参数		1:1保护	1+1保护
工作波长 nm		1310±50nm和1550±50nm
监测光功率范围 dBm		+23~-50
监测光功率精度 dB		±0.25
监测光功率分辨率dB		±0.01
回波损耗 dB		≥55
偏振相关损耗 dB		≤0.05
波长相关损耗 dB		≤0.1
插入损耗 dB		发端<1.2、收端<1.2	发端<4、收端<1.2
切换时间 ms		<30	<15
环境	工作温度℃	-10~+60° C
	储存温度℃	-20~+75°C
	相对湿度	5%~95%无冷凝
光纤接口		LC/PC以及SC/PC
功耗 W		<5W
掉电状态		保持
尺寸		195(W)252(D)20.5(H)nm

功能亮点

自动切换保护：即在线路发生中断后，系统自动将故障光纤主路由快速切换至备用路由，保证业务无阻断，增加传输网络或线路质量可靠性，提高运营商服务质量
高密度端口：切换时间<30ms，缩短通讯中断时间，提高维护效率
光纤质量实时监测：提供主备纤芯实时监测，即对主备纤(收发)双纤同时进行光功率监测，可监测主备路由的光缆质量能有效的避免主备路由光纤同时阻断的情况
主备路由应急调度：在保证业务无阻断的前提下任意调度主备工作路由，无需到现场ODF架上手动调度，既节省时间又安全方便
低插入损耗： 1+1 4dB， 1:1<1.5dB
工作模式可设、切换阈值可设

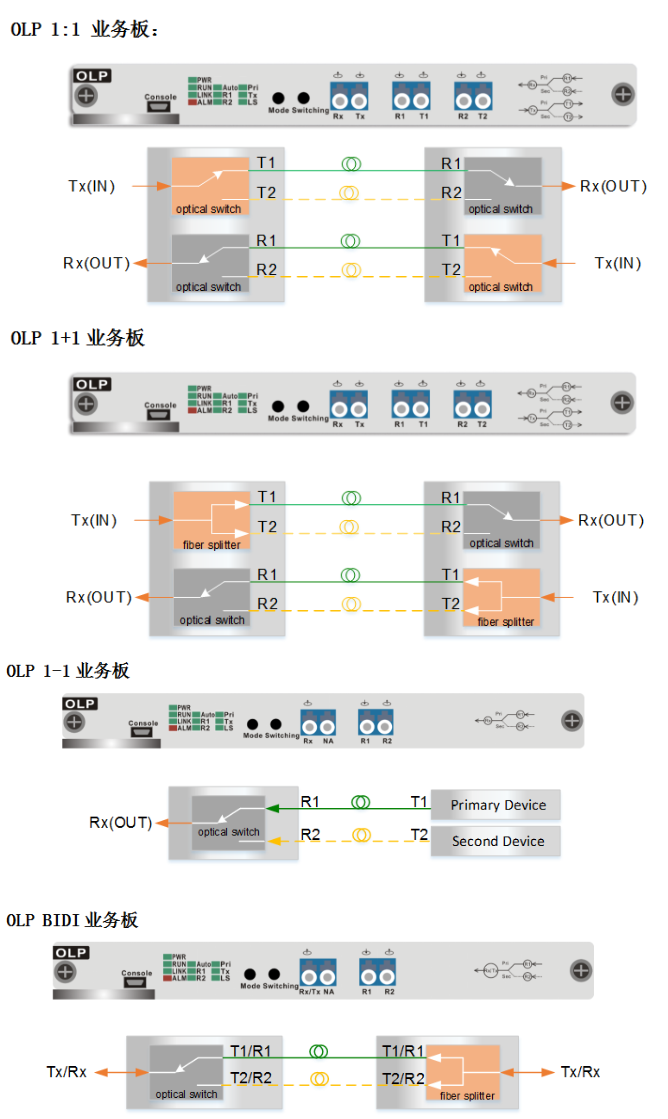

工程链接图
