PLC分光器
点击图片查看大图片
产品介绍
平面波导型光分路器(PLC分离器) 是一种基于石英基板集成波导光功率分配器件，具有体积小，工作波长范围宽，可靠性高，分光均匀性好等特点
平面波导型光分路器(PLC分离器) 是一种基于石英基板集成波导光功率分配器件，具有体积小，工作波长范围宽，可靠性高，分光均匀性好等特点，特别使用于无源光网络(EPON，GPON等)中连接局端和终端设备并实现光信号的分路，提供1 × n和2 × n全系列产品，并为客户订制适合各种场合的光分路器。
1 ×N PLC光分路器
|
参数
|
1 × 2
|
1 × 4
|
1 × 8
|
1 × 16
|
1 × 32
|
1 × 64
|
1 × 128
|
|
工作波长范围(nm)
|
1260~1650
|
||||||
|
光纤类型
|
康宁G657A
|
||||||
|
插入损耗 (分贝)
|
3.5
|
7.0
|
10.2
|
13.2
|
16.5
|
19.8
|
24.0
|
|
插损均匀性(分贝)
|
0.4
|
0.6
|
0.8
|
1.0
|
1.1
|
1.5
|
2.0
|
|
偏振相关损耗(分贝)
|
0.1
|
0.1
|
0.1
|
0.20
|
0.25
|
0.25
|
0.3
|
|
回波损耗(分贝)
|
55
|
55
|
55
|
55
|
55
|
55
|
55
|
|
方向性(分贝)
|
55
|
55
|
55
|
55
|
55
|
55
|
55
|
|
波长损耗均匀性(分贝)
|
0.3
|
0.3
|
0.3
|
0.3
|
0.5
|
0.5
|
0.5
|
|
温度敏感性(-40~85℃) (分贝)
|
0.4
|
0.4
|
0.4
|
0.5
|
0.5
|
0.5
|
0.5
|
|
工作温度(℃)
|
-40~80
|
||||||
|
存储温度(℃)
|
-40~85
|
||||||
|

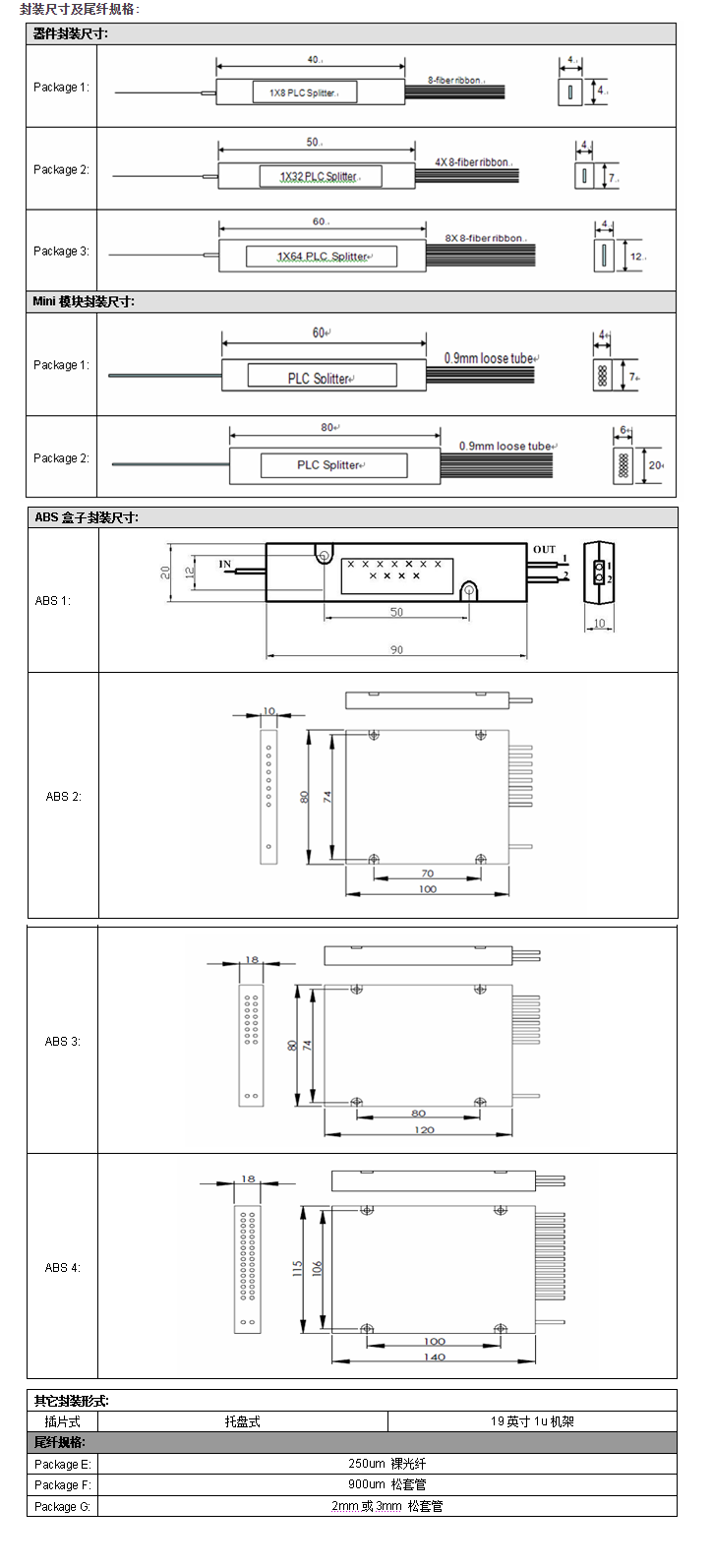

器件封装尺寸(毫米)
|
40 × 4 × 4
|
40 × 4 × 4
|
40 × 4 × 4
|
50 × 7 × 4
|
50 × 7 × 4
|
60 × 12 × 4
|
不适用
|
|
ABS模块封装尺寸(毫米)
|
100 × 80 × 10
|
120 × 80 × 18
|
141 × 115 × 18
|
||||
|
迷你-模块封装尺寸(毫米)
|
40 × 4 × 4
|
60 × 7 × 4
|
60 × 7 × 4
|
60 × 12 × 4
|
80 × 20 × 6
|
100 × 40 × 6
|
不适用
|
1.以上参数均为常温下测得，而且不含连接头的数据。
2.加连接头的参数在以上数据的基础上加0.2分贝,回波损耗≥ 55dB(APC),≥ 50dB(UPC)。
参数规格:2 ×N PLC光分路器
|
参数
|
2 × 2
|
2 × 4
|
2 × 8
|
2 × 16
|
2 × 32
|
2 × 64
|
2 × 128
|
|
工作波长范围(nm)
|
1260~1650
|
||||||
|
光纤类型
|
康宁G657A
|
||||||
|
插入损耗(分贝)
|
4
|
7.6
|
11
|
14.4
|
17.4
|
21
|
24.5
|
|
插损均匀性(分贝)
|
0.6
|
1
|
1.2
|
1.5
|
1.8
|
2.2
|
2.5
|
|
偏振相关损耗(分贝)
|
0.2
|
0.2
|
0.3
|
0.3
|
0.35
|
0.4
|
0.4
|
|
回波损耗(分贝)
|
55
|
55
|
55
|
55
|
55
|
55
|
55
|
|
方向性(分贝)
|
55
|
55
|
55
|
55
|
55
|
55
|
55
|
|
波长损耗均匀性(分贝)
|
0.3
|
0.4
|
0.5
|
0.5
|
0.5
|
0.5
|
0.5
|
|
温度敏感性(-40~85℃) (分贝)
|
0.4
|
0.4
|
0.4
|
0.5
|
0.5
|
0.5
|
0.5
|
|
工作温度(℃)
|
-40~80
|
||||||
|
存储温度(℃)
|
-40~85
|
||||||
|
器件封装尺寸(毫米)
|
55 × 4 × 4
|
55 × 4 × 4
|
55 × 4 × 4
|
60 × 7 × 4
|
60 × 7 × 4
|
80 × 12 × 4
|
不适用
|
|
ABS模块封装尺寸(毫米)
|
100 × 80 × 10
|
120 × 80 × 18
|
141 × 115 × 18
|
||||
|
迷你模块封装尺寸(毫米)
|
55 × 4 × 4
|
60 × 7 × 4
|
60 × 12 × 4
|
80 × 12 × 4
|
80 × 20 × 6
|
100 × 40 × 6
|
不适用
|
1.以上参数均为常温下测得，而且不含连接头的数据。
2.加连接头的参数在以上数据的基础上加0.2分贝,回波损耗≥ 55dB(APC),≥ 50dB(UPC)。
2.加连接头的参数在以上数据的基础上加0.2分贝,回波损耗≥ 55dB(APC),≥ 50dB(UPC)。
